电缆破损位置检测的方法有哪些?这七种你不可不知!

日期 :2024-11-06 栏目 : 行业动态浏览 : 348

  电缆在电力系统中的地位非常高我们都知道,但是对于这么重要的一个部件,一旦出现使用上的故障,那么造成的损失和后果就非常严重了,当然,电缆在随着使用时间和环境的变化之时,它必然是会发生各种问题,比如断路、短路等一系列问题,这些问题一旦发生,电力维护工人就必须要及时去将这些问题查找到并修复故障,保障电缆的正常运行才行。那么小编在这里就详细介绍几种常见的电缆破损位置检测方法,帮助大家了解并选择适合的检测手段,一起来看看。

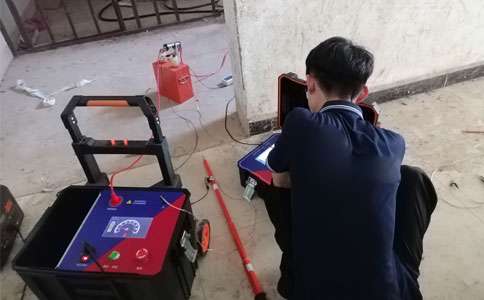

电缆故障测试仪可以检测电缆故障点

电缆故障测试仪可以检测电缆故障点

  电缆破损位置检测的方法有以下七种:

  一、时域反射计(TDR)法:

  用TDR的高速脉冲信号发射到电缆里,然后接收故障点反射回来的信号,推算出故障位置。通过反射波形的时间延迟就能算出故障距离。检测电缆中的开路、短路和阻抗不连续等问题非常适用。这个测试方法不会破坏电缆,而且简单易行,提供精确的位置信息。为了保证准确性,要先校准。而且,对于复杂的多故障情况,结果可能会有点难解读。

  二、绝缘电阻测试法:

  用兆欧表测量电缆导体与地之间或不同导体之间的绝缘电阻值。用来评估电缆绝缘层的状态,看看有没有绝缘损坏或老化现象。这个方法简单易行,可以直观地反映电缆的整体绝缘性能。测试时要干燥环境,潮湿的环境可能影响结果。

  三、高压闪络测试法:

  给电缆加上高于额定电压的高压脉冲,激发潜在的高阻抗故障点放电,从而确定故障位置。特别适用于常规方法难以检测到的高阻抗故障。能够发现隐藏的故障点,提高诊断精度。操作时必须严格遵守安全规程,以免伤人。

  四、局部放电检测法:

  其实就是利用一种神奇的设备来捕捉电缆里面微弱的放电信号,这些信号能帮我们发现局部缺陷。这个方法适用于高压电缆的定期维护和新安装电缆的质量验证。它的一个大优势是可以在问题刚刚出现的时候就发现,这样可以预防严重故障的发生。不过要注意哦,这个方法需要专业设备和技术支持,数据分析也有些复杂,最好由经验丰富的技术人员来执行。

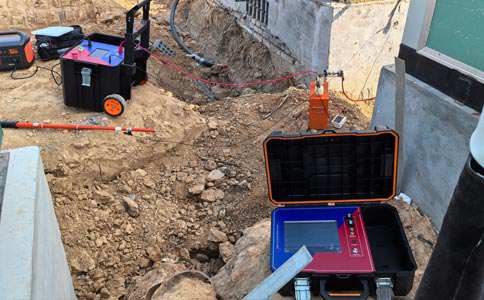

正在使用电缆故障测试仪检测电缆故障

正在使用电缆故障测试仪检测电缆故障

  五、红外热成像扫描法:

  这个方法通过红外热像仪对电缆表面进行扫描,通过温度分布图来找出过热点或者异常区域。它非常适合监测电缆接头或其他关键部位的温度变化。它的优点是检测时不会接触电缆,所以不会影响电缆的正常运行。而且结果以图像的形式展示出来,分析起来方便直观。不过要注意哟,环境温度对结果影响较大,所以最好结合其他方法一起判断。

  六、声学探测法:

  这个方法的原理是当电缆内部出现故障时会产生特定频率的声音,通过使用声学探测设备,我们可以监听并确定这些声音的位置。这个方法特别适用于地下埋设电缆的故障查找。最大的优势是不需要挖掘就可以初步确定故障点,省去了不少工程量。当然,也要注意背景噪音可能会干扰检测效果,并且需要一定的现场经验才能准确判断。

  七、跨步电压法:

  这个方法的原理是在电缆一端施加低压电流,然后接地另一端,在电缆路径上使用跨步电压探测器寻找电压峰值点,从而确定故障位置。它适用于地下电缆的故障查找。这个方法操作简单,成本也较低哦!但是要注意,为了进行有效检测,需要有足够长的电缆路径;同时土壤条件也会影响检测结果。

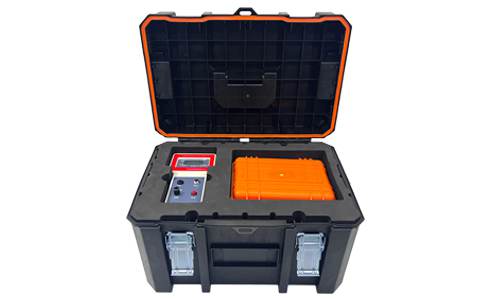

技术人员正在使用方法和电缆故障测试仪设备检测分析电缆故障问题

技术人员正在使用方法和电缆故障测试仪设备检测分析电缆故障问题

  以上介绍的这七种检测电缆破损位置的方法,需要用哪一种,大家完全可以根据实际的情况进行选择,当然在很多时候,我们可以直接选择电力检测仪器——电缆故障测试仪或者是电缆识别仪来进行精准检测,这样能起到事半功倍的效果,大大缩短我们的检测时间,提升检测效率。大家如果在电缆故障检测的操作上有什么问题,欢迎随时找武汉伯恩特电力来进行咨询,我们将会有近二十年工作经验的技术大拿给您答疑解惑的。
