电缆在电力系统中的作用不言而喻，它承担着将发电端的电力输送到用电端的重任，但是随着使用时间的增加和使用环境的影响，电缆可能会出现各种类型的故障，如断线、短路、接地等。然而为了能够快速检测到这些故障问题，电力维护人员会使用时域反射计(TDR)等设备来分析电缆中的信号反射情况，然后通过反馈出来的波形显示来分析，最终可以定位到对应的电缆故障问题，从而将其进行修复，恢复电力正常供应。那么常见的电缆故障波形有哪几种呢？下面跟着小编一起来看看。

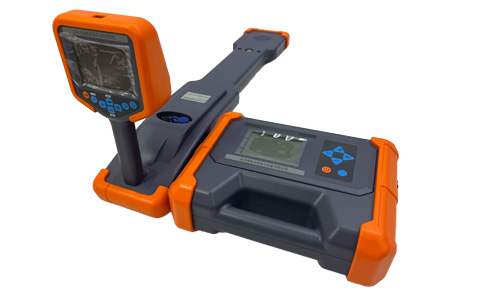

专门用于检测电缆故障的设备——电缆测试仪
根据多年的技术经验来看，电缆故障波形通常有以下7种类型：
1、常见的正常电缆波形：当电缆处于良好状态且没有明显的阻抗变化时，TDR显示的波形通常是一条平滑的曲线。这种波形表明从发送端到接收端之间没有显著的反射点，说明电缆内部结构均匀一致，说明电缆线没有异常的损坏问题，这个正常波形是可以帮助后续的异常波形分析做参考的；
2、断路故障波形：当电缆某处完全断裂，导致电流无法继续向前流动时形成的波形。这种波形会在断点位置产生一个明显的正向尖峰，尖峰后紧跟一个较长的回声，表示能量被全部反射回来。这时候要根据尖峰出现的时间延迟计算故障离测试点的距离，就可以准确检测出电缆故障的断裂处了；
3、短路故障波形：是两根或多根导体之间发生直接接触或绝缘层失效造成的短接现象。这种故障的波形会在TDR屏幕上会出现一个负向的大脉冲，脉冲之后可能跟随一些较小的波动，这是因为部分能量被吸收，还留下了一小部分的能量，所以较小的波动是正常。但是由于短路会导致很多风险，所以对其进行检查前需要断开电源才行；
4、高阻抗故障波形：这种故障虽然不是因为线全部断裂，但电缆某段存在较高电阻值的情况。这样的情况的波形会变成一个小幅度上升然后缓慢下降的波形，反射强度较低，不容易与背景噪声区分。这类故障可能不易察觉，但长期存在会导致性能下降甚至引发更严重的问题；

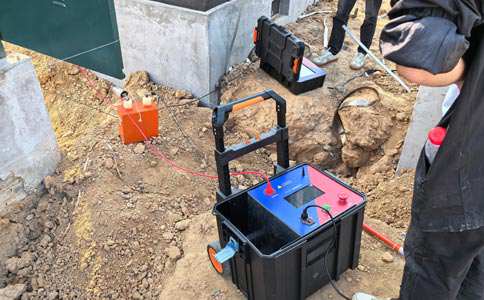

正在使用电缆故障测试仪检测电缆线的故障问题
5、低阻抗故障波形：跟短路比较像，但是在两个导体间是存在一定的电阻的，而不是完全没有电阻。这种情况在设备上会体现为一个较小的负向脉冲，与纯短路相比，它反射的能量较少。所以这个情况需要结合实际测试条件仔细辨认，避免误判为轻微的信号干扰；
6、多点故障波形：这种通常是因为同一段电缆内同时存在多个不同类型的故障，而不是某一个单一的故障。这种情况在电缆故障测试仪这种仪器上的表现为波形复杂多样，可能出现多个峰值和谷值，所以说分析的难度挺大的，就需要有丰富的经验和专业知识才能正确解读。能解决这种问题的方式就是对单个的故障问题进行排查，然后逐一解决，一直到解决五年这个线路的所有故障点；
7、铺设环境中水分侵入引起的故障波形：这种就是水或其他液体渗入电缆内部导致的电气特性改变。在仪器上表现的波形中可能显示出不规则的变化，尤其是在湿度较高的环境中，这种问题会加速绝缘材料的老化过程，一旦检测到这种问题，就要加强密封防护，保证一些接口的地方无水分渗透就好。

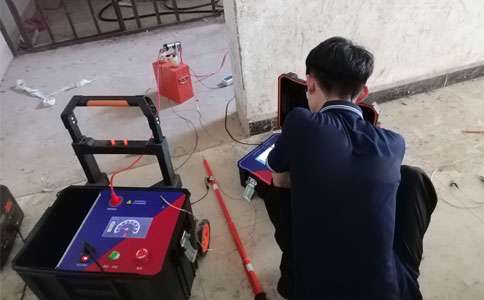

技术人员正在读取分析电缆故障测试仪上的电缆故障波形图的表现
看完本文上述的7种不同的电缆故障问题所以对应的故障波形情况说明，想必大家也明白电缆故障种类多种多样，用电力检测仪器进行检测的时候，有些相似的状况表现的波形可能还没那么容易分析出来，需要掌握专业的技术和知识才能准确分析出来。当然有时候一些简单的故障问题，凭借丰富的经验也能进行判断。如果说大家在电缆故障检测的事情上有什么问题，欢迎随时联系武汉伯恩特电力的技术工程师们，我们将为您提供免费的技术解答。
