现在的电缆故障问题，工程师们一般都是使用电缆故障测试仪作为诊断的工具。在电缆故障诊断技术中，波形分析是一项非常重要的技术，它对于确定电缆故障位置和性质至关重要。下面小编将给大家深入讲解电缆故障测试仪的波形分析方法，希望帮助电力维护人员更加精准地定位电缆故障，确保电力系统的稳定运行，一起来看看吧。
一、波形分析的基本原理：电缆故障测试仪，尤其是时域反射计(TDR)，通过向电缆发送脉冲信号并分析返回的信号波形，来判断电缆内部的状态。波形分析发挥着解读这些反射信号的技术作用，能够揭示电缆中的断点、短路、绝缘下降等故障。

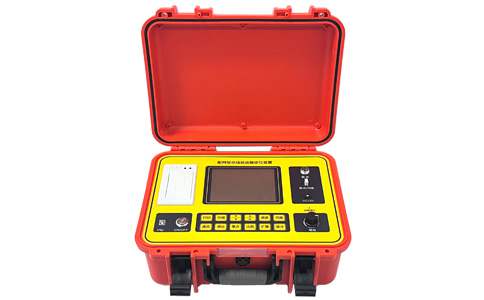

电缆故障测试仪波形分析方法介绍
二、波形分析的方法与过程如下：
1. 特征波形的识别
断点波形：当电缆完全断开时，反射波形会呈现尖锐的峰值，从而确定断点的位置;
短路波形：电缆发生短路时，反射波形通常呈现宽幅的波峰，这是由于电缆阻抗突然下降，导致反射信号的能量较大;
绝缘下降波形：若电缆的绝缘性能下降，反射波形会逐渐呈现平缓的上升趋势，这表明信号在传播过程中逐渐减弱。
2. 波形参数的测量
波形幅度：波形的幅度大小与故障的严重程度相关，反射幅度较大可能意味着故障较严重;
波形时间延迟：通过测量反射波到达测试仪的时间，可以计算出故障点与测试点之间的距离，这是定位故障位置的关键步骤。
3. 波形对比分析
前后对比：在电缆故障前后记录并对比波形，可以直观地观察到故障点的变化，有助于判断故障类型;
与标准波形对比：将测试波形与健康电缆的标准波形进行对比，可以快速识别异常。

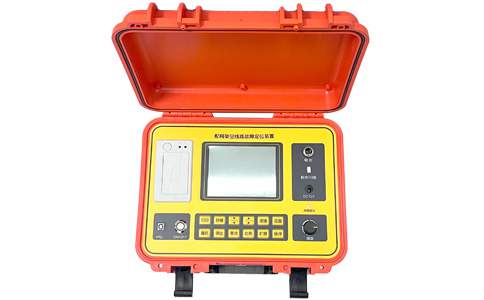

电缆故障测试仪利用波形分析来检测电缆故障
三、波形分析在实践中的技巧分享：
1、多次测试：在不同的电缆位置进行多次测试，以验证波形分析的准确性;
2、环境因素的考量：注意温度、湿度等环境因素对测试结果的影响，必要时进行校正;
3、专业知识与经验：波形分析需要结合电力工程的专业知识和丰富的实践经验，才能做出准确的判断。
电缆故障测试仪的波形分析方法是电力维护工程师的必备技能。通过识别特征波形、测量波形参数和进行波形对比分析，可以有效地定位电缆故障，保障电力系统的安全与稳定。在日常工作中，持续学习和实践，将使您在电缆故障检测领域更加得心应手，成为电力维护领域的专家。如果有关于电缆故障检测或者电缆故障测试仪使用方面的更多问题，欢迎来武汉伯恩特电力进行免费咨询和了解，我们将有专业的技术人员在线为您进行一对一的精准解答!
