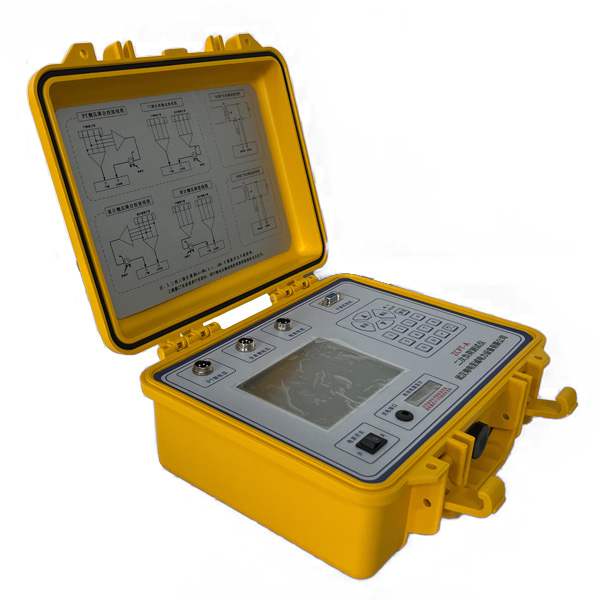

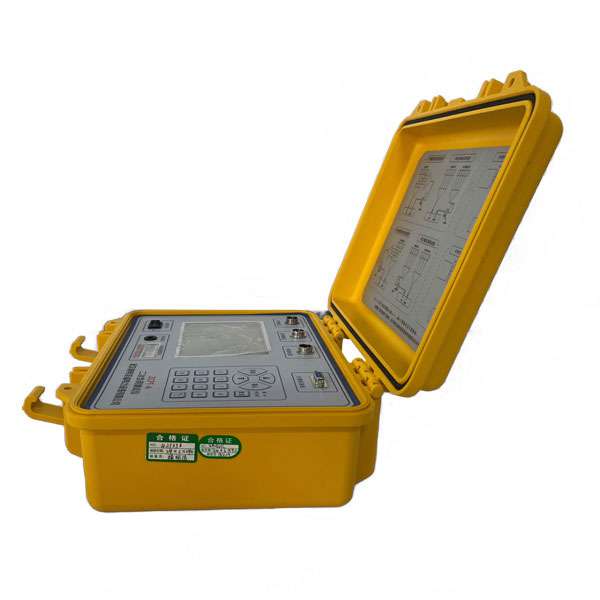

二次压降及负荷测试仪BETPT-B

在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。BETPT-B二次压降及负荷测试仪是依据国家电网公司生产运营部最新的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量而研发的。

1、可以实现三相三线，三相四线、单相全自动测量；
2、使用工程塑料机箱，结实耐用，有效保障测试人员及系统安全；
3、仪器具有量程自动切换功能，保证测试精度；
4、采用电子式原理线路结合DSP技术，使测试稳定性好，抗干扰 能力强；
5、测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。
6、采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能与计算机联机传送数据。
7、采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情 况。同时在现场无供电电源的情况下使用。
8、二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线 测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测 量精度和显示位数得到保证。
9、工作时间可以长达24小时（最长）。
10、附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。
11、仪器体积小，重量轻。
12、极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能 测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨 0.001mS的电导和电纳
13、能存储480组测量数据，断电后能保持十年
14、中文界面大屏幕显示，带有RS-232通讯接口
