四种电缆的敷设方式你知道几个?电缆铺设方式解读

日期 :2024-11-01 栏目 : 电力技术浏览 : 172

  电缆作为电力系统中的“血脉”,它的作用不言而喻,那么在敷设的时候,正确的敷设方法不仅可以确保电缆的安全运行,还能够延长其使用寿命。我们经常说的电缆敷设方法有4种,下面小编就带大家好好聊聊这些方法吧。

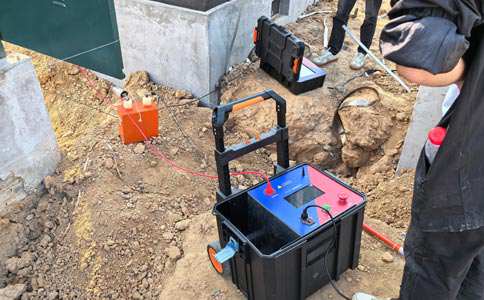

工作人员正在做铺设电缆线前的检查

工作人员正在做铺设电缆线前的检查

  常见的电缆敷设方式有以下这4种:

  1、直埋敷设:顾名思义,就是直接将电缆埋入土地中的方式,这种方式一般是使用在开阔性的地方,比如一些城市的道路下,还有农村的田间地头,因为就挖土铺设就行,所以也不会占位子,也不会对周围的环境有什么影响,算是成本比较低的一种了。只是唯一需要注意的是,电缆线埋的深度一定要足够深,不能让后面的人不小心就挖出来了,那样可能会造成很严重的后果,最好是在电缆铺设的路线上做好惹眼的标识,提供别人,防止意外损坏的发生。

  2、架空敷设:这种方式是通过杆塔或墙壁支撑,将电缆悬挂在空中,但是是正常的,并不危险。这种架空敷设适用于地形复杂或地面设施较多的地方,如乡村地区和临时施工场所。这种方式的好处是施工快捷方便、易于维护和检修,能够快速响应突发状况进行调整。但是在进行架空敷设时需要考虑风力、冰雪等因素的影响,设计时要评估负荷能力以保证结构稳固,并采取适当措施减少电磁干扰对周围设备的影响。

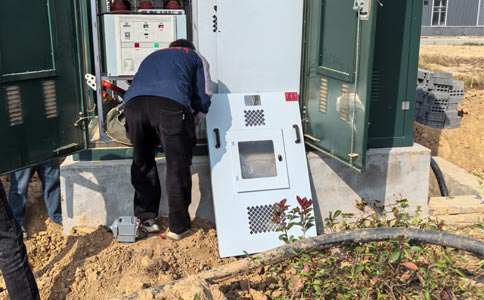

电缆线铺设前的必要协同和检查

电缆线铺设前的必要协同和检查

  3、管道敷设:这种方式是要利用预埋的金属管或塑料管来保护电缆,并将电缆穿入其中,电缆就在管道的保护之下,更加安全。这种管道敷设的方式适用于建筑物内部、人行道下方以及其他不宜直接暴露于外部环境的位置。优点是可以提供良好的物理防护、方便未来扩展升级,以及美观整洁不影响景观。值得注意的是,在进行管道敷设时需要注意管径大小须与所用电缆匹配,定期清理管道内的杂物以保持通畅,并在易积水地段增设排水设施。

  4、桥架敷设:该方式采用专门设计制造的电缆托盘系统来承载和引导电缆的走向。桥架敷设广泛应用于数据中心、工厂车间以及大型公共建筑内。其优点包括结构灵活可调,便于管理和维修,支持高密度布线需求,以及有利于散热提高整体安全性。然而,在进行桥架敷设时需要准确测量现场尺寸并规划合理路径,注意选择具备防火性能的材料,特别是在重要设施附近,并根据实际情况配置必要的固定件和隔离材料。

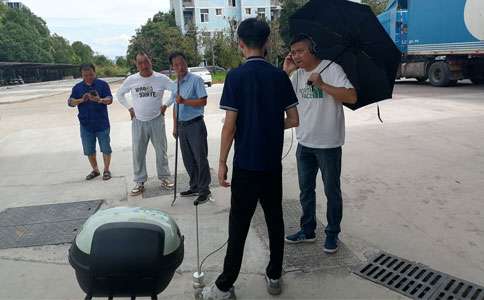

电缆故障测试仪可以检测铺设的电缆线的状况

电缆故障测试仪可以检测铺设的电缆线的状况

  以上介绍的就是关于电缆敷设的4种方式的介绍,当然方式还是方式,我们在实际的电缆铺设过程中,还应该要结合实际的环境来进行选择,找到合适的铺设方式才行。当然,电缆铺设只是先决条件,铺设完了以后也得进行检测,而且后期的电缆维护也是非常重要的,得使用专门的电力检测仪器来进行常规检测,目前来说,比较常使用的设备就是电缆故障测试仪了,它能全方位的检测铺设好的电缆的状态,保障电缆的正常运行。如果说大家在实际电缆铺设或者电缆检测的过程中,有任何问题,欢迎来找武汉伯恩特电力进行免费咨询,二十年经验的技术人员可以给到您专业的解答。
