长电缆故障是时有发生,一般这样的故障,电力检测工作人员会使用电缆故障测试仪来进行检测,它能够高效、精准地确定长电缆中的故障点,能大大减少了故障修复时间,保证了电力系统的稳定运行。那么电缆故障测试仪定位长电缆故障的操作步骤有哪些?下面我们就一起来看看。

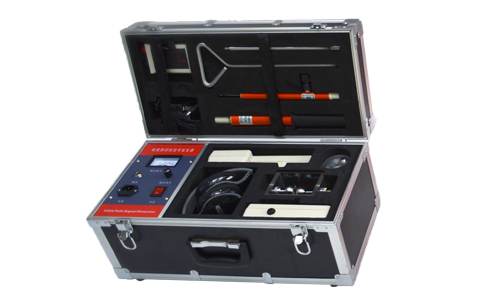

地下电缆故障测试仪用来检测地埋电缆故障
电缆故障测试仪定位长电缆故障的操作步骤有以下这几步:
1、准备阶段:检查设备配件、检查确认电缆已经断电、提前了解电缆的铺设情况
检查设备配件:确保电缆故障测试仪及相关配件(如测试线、接地棒等)完好无损,并确保电池电量充足;
检查确认电缆已经断电:在进行任何操作之前,请确认电缆已完全断电,如有必要,请进行接地操作,以确保操作人员的安全;
提前了解电缆的铺设情况:在操作过程中,请了解电缆的敷设环境和路径,以避免对其他地下设施造成损坏。
2、测试阶段:初步测试大致诊断、精准信号测试
初步测试大致诊断:使用测试仪对电缆进行初步诊断,检查电缆两端的电阻和绝缘情况,以判断是否存在开路、短路或绝缘下降等故障;
精准信号测试:在电缆的一端,使用测试仪向电缆注入特定频率的信号,该信号将在电缆中传播,直到遇到阻抗变化点(例如故障点)。

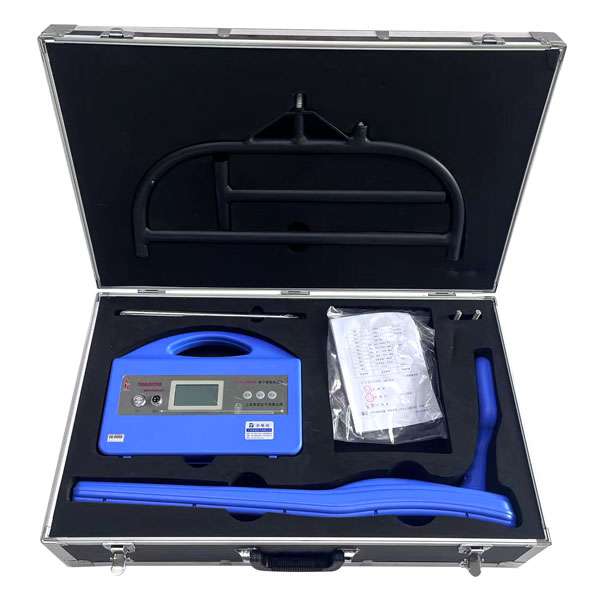

A10电缆故障测试仪可用于精准找电缆故障点
3、信号接收与分析:脉冲反射图分析、音频感应信号接收、定位故障点
脉冲反射图分析:观察测试仪屏幕上显示的脉冲反射图,通过分析反射信号的幅度和时间延迟来计算故障点的距离;
音频感应信号接收:在电缆的另一端或沿线使用音频接收器,通过音频信号的强度变化来确定故障点的大致位置;
定位故障点:结合脉冲反射法和音频感应法的结果,逐步缩小搜索范围,直至找到故障点的确切位置。
4、故障修复:故障点问题确认、修复故障点与测试恢复
故障点问题确认:在确定的故障点位置进行开挖,验证故障点的实际情况,为修复工作做准备;
修复故障点与测试恢复:修复电缆故障,包括更换损坏的电缆段、修复接头或绝缘层,修复后进行电气性能测试,以确保电缆恢复正常工作状态。
到这里其实不算完,很多人以为修复了就好了,其实不是的,这时候那些技术好的电力维护技术人员就会将这次的电缆故障问题和实际的检测过程和结果做一个详细的记录,这样的目的是为了方便以后出现类似的电缆故障症状,方便找到以往的案例进行学习和排错,能在一定程度上提升电力维护工作人员的效率。
A11电缆故障测试仪用于查找长电缆故障点很效率
以上这四步很清楚地给大家讲解了利用电缆故障测试仪精准找到长电缆故障点并解决问题的步骤,希望这些讲解和经验能对大家的日后找电缆故障点的时候有帮助,带着一款精准的电缆故障测试仪——电缆故障测试仪BET-A11,这样的工作能能更加效率。如果有更多关于电缆故障测试仪的相关问题弄不清楚的话,欢迎大家来武汉伯恩特电力进行咨询,从业二十来年的专业技术人员可以免费为您解答。
