继电保护测试仪在电力系统中是一个很重要的设备，它能对电力系统中的设备进行定期检测，保障电力系统的正常运作。但是为了确保其最佳性能，正确的接线是关键所在。下面小编就来详细介绍继电保护测试仪的接线方法，希望能让大家更能正确使用继电保护测试仪设备。

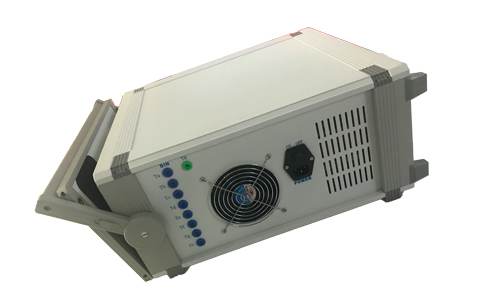

1800型号继电保护测试仪设备高效检测电力设备的故障
一、继电保护测试仪进行接线之前需要注意以下2点：
1、在接线之前，我们需要对设备进行充分了解。在进行接线操作之前，熟悉继电保护测试仪和待测继电保护装置是必要的。了解测试仪的功能模块，包括信号发生器、电压电流输出口和数据采集接口。同时，查阅被测设备的说明书，了解其工作原理和接线要求；
2、强调安全第一！安全至关重要。在进行接线操作之前，务必确保电源已切断，并正确佩戴个人防护装备，如绝缘手套和安全眼镜。还需检查测试仪及电缆是否完好无损，确保所需工具完好可用。
二、继电保护测试仪的主要接线步骤如下：
1、电流回路接线。使用专门的电流钳或电流注入线，将测试仪的电流输出端与继电保护设备的电流输入端连接。对于差动保护测试，需在两侧都注入电流，并确保电流方向一致。接下来是电压回路接线。使用电压测试线将测试仪的电压输出端与继电保护设备的电压输入端连接。务必防止相序错误引发的电压接反误动作。如果测试仪具备通信功能，如RS-485或以太网接口，需按设备手册指示进行连接，以实现远程控制和数据传输；
2、需仔细检查每根线缆的连接是否牢固，避免松动或错误连接的情况发生。同时，使用万用表测量各回路的电阻，确保不存在短路或断路问题；
3、设置测试仪的参数，如电流和电压的幅值、频率以及相位角。确认所有安全措施已到位后，方可启动测试仪进行初步信号输出，观察继电保护设备的反应；
4、测试和数据记录阶段。按照预先制定的测试计划，记录继电保护设备的动作情况，包括动作时间和动作值等重要数据。在测试过程中，务必密切关注设备状态，确保测试安全可控。

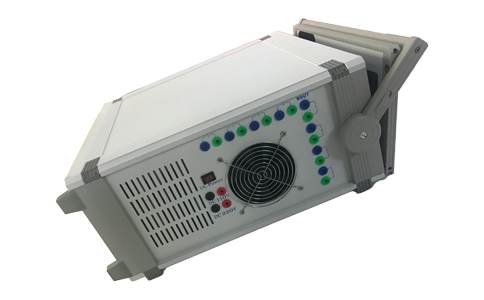

1800型号继电保护测试仪设备高效检测电力设备的故障
经过以上几个步骤，大家就能学会继电保护测试仪的正确接线方式，因为正确接线方式是很有必要的，是保障正确进行检测的基础。如果大家在学习或者使用继电保护测试仪的过程中，有什么不太明白的地方，欢迎来武汉伯恩特电力咨询了解，近二十年的行业技术专家，可在线解决您的技术难题。
