电缆短路点位置的精准检测方法是什么?技术精讲

日期 :2024-10-31 栏目 : 公司新闻浏览 : 218

  电缆是电力运输系统的枢纽,通过电缆,可以将发电端的电量输送到用电端进行使用,从而保障人们的日常生活和工作,然而电缆在使用中往往都会出现各种故障,比如断路、短路等一些问题,这些问题会导致电力输送无法正常完成,从而影响人们的生活和工作,甚至严重的会造成一些无法挽回的损失与灾害。所以准确地检测电缆短路点的位置对于快速恢复供电和减少损失来说就显得非常必要,鉴于此,小编在这里就给大家介绍几种精确检测电缆短路点位置的方法

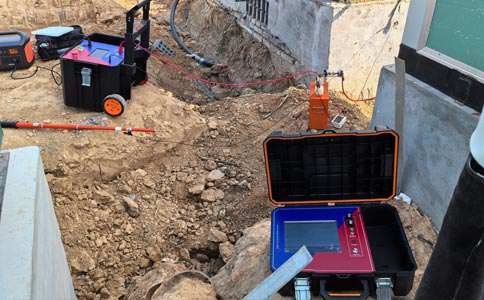

技术人员利用电缆故障测试仪设备对电缆故障进行检测

技术人员利用电缆故障测试仪设备对电缆故障进行检测

  电缆短路点位置的精准检测方法主要有以下四种:

  1、声测法:

  声测法是利用高压脉冲发生器对故障电缆进行放电,从而通过检测放电产生的声音来确定短路点的位置。当电缆发生短路时,故障点会产生电弧并发出放电声音。声测探头可以捕捉这些声音信号,并通过耳机或表头输出,从而确定故障点的具体位置。这种方法适用于直埋电缆和架空电缆的短路故障检测,相对来说有准确定位和简便操作的优点。

  2、跨步电压法:

  跨步电压法利用电缆故障点与大地之间形成的电位差来定位故障点。当电缆发生短路故障时,故障点与大地之间会形成电位差。通过测量电缆周围的电位差分布,可以确定故障点的位置。跨步电压法特别适用于对电缆外护套绝缘有要求的外护套接地故障定位,以及部分直埋的无铠装低压电缆和电线芯线接地故障定位。这个方法是相对精度较高,适用性比较广泛。

  3、万用表检测法:

  万用表检测法利用万用表测量电缆电阻值来确定短路点的位置。将故障电缆的一端接入强电火线,另一端悬空。将万用表调到AC2V档,从电缆端头开始,捏住黑笔的同时,沿导线绝缘皮慢慢移动红笔。正常情况下,显示屏会显示约0.445V的电压值。当红笔移动至某处时,若电压突然降至0V,则该处为断点,即短路点。这种方法适用于家庭电线和低压电缆的短路故障检测,具有简单操作和低成本的优点。

  4、电缆故障测试仪检测法:

  电缆故障测试仪是一种综合性的检测仪器,能够检测电缆的高阻闪络故障、高阻接地故障、短路故障、断线故障以及接触不良等故障。配备声学定位仪后,能够更精确地定位故障点。电缆故障测试仪利用电磁波或音频信号的变化来确定故障点的位置,无需剥除电缆的绝缘皮,操作方便快捷。这种方法适用于各种型号和电压等级的电力和通信电缆的短路故障检测,具有准确定位和全面功能的特点。

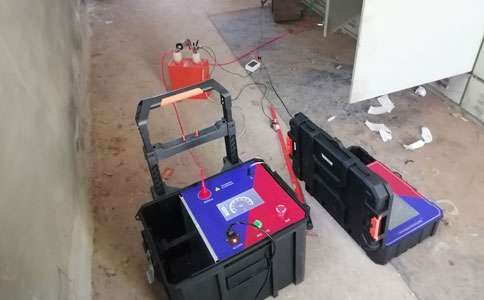

检测电缆故障点的设备——电缆故障测试仪

检测电缆故障点的设备——电缆故障测试仪

  对于电力维护工人来说,掌握好以上讲述的4种电缆短路检测方法就很重要,因为大家可能随时就会遇到维护的电缆线出现短路的情况,这时候就需要依靠这些行之有效的方法进行检测了。如果大家在平时的电缆故障检测的事情上有什么问题,欢迎找武汉伯恩特电力来进行免费的咨询,有二十年经验的专业的技术工程师会给您答疑解惑的。
