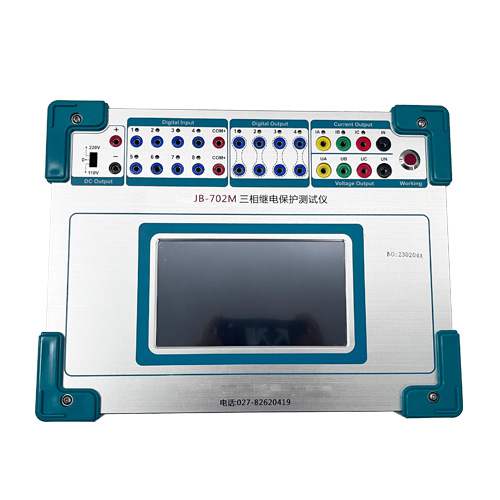

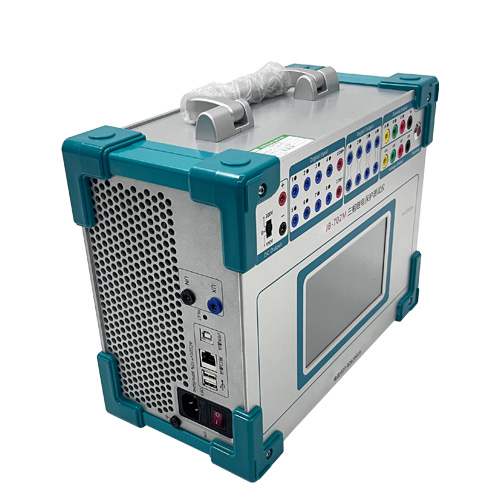

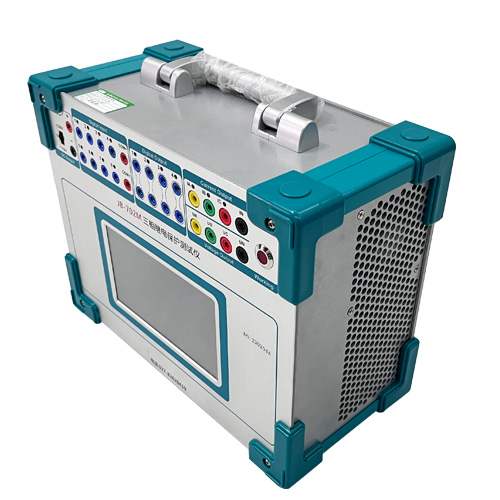

三相微机继电保护测试仪BETJB-702M

继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。在计算机技术、微电子技术、电力电子技术飞速发展的今天，应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。

1、交流电流源

2、交流电压源

3、开关量端子

4、其他

5、交流电流工作时间

注意：

① 电流大于10A以上，禁止带电拔插。

② 电流大于10A以上，需要长时间运行，可以采用多通道并联输出，把相位全部改为一致。

1．满足现场基本试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对主流各种微机保护进行各种试验，试验更加方便和快捷。

2．满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。

3．触摸彩色屏操作界面，人机界面友好，操作简便快捷；高性能的进口ARM主控芯片和7寸分辨率为800×480的电阻触摸屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

4．配备有7寸分辨率为800×480电阻触摸屏，高清显示，方便操作。

5．主控板采用ARM+16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

6．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

7．设备内部采用串口屏和主控板通讯，无须任何转接线，性能稳定，方便使用。

8．可连接笔记本电脑（选配）运行。笔记本电脑配有更加丰富功能的上位机软件，采用网口通讯方式连接，通用性强，通讯稳定。

9．配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

10.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
