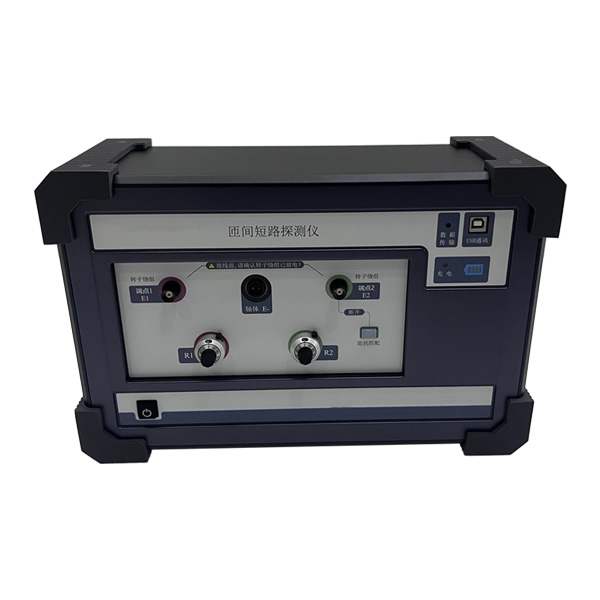

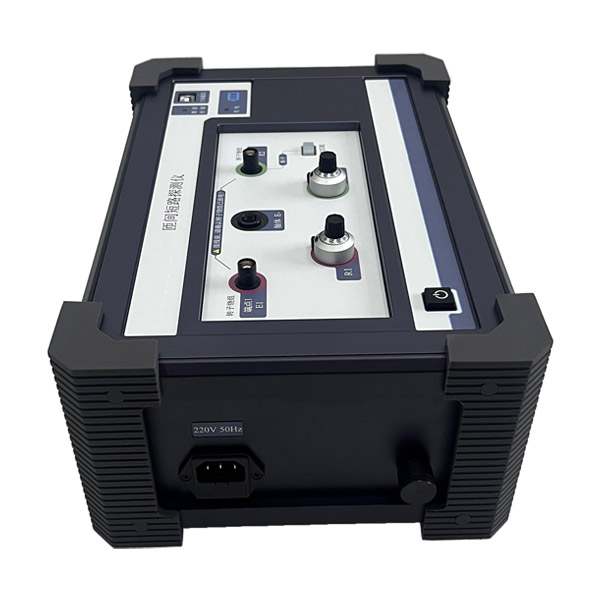

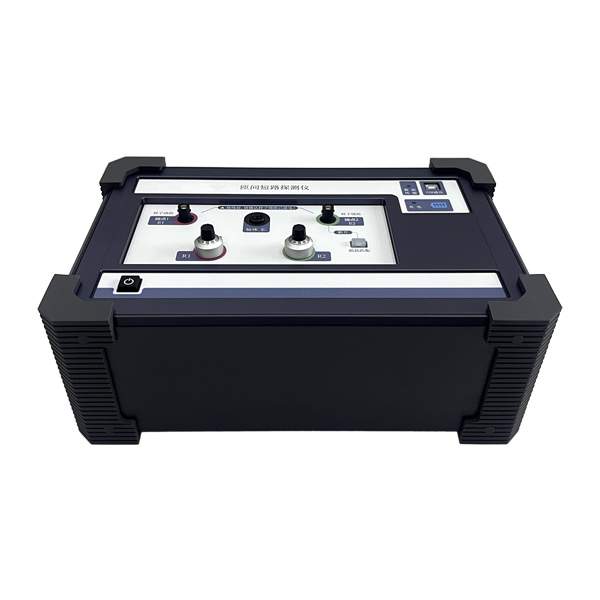

匝间短路探测仪BETZJ-1A

发电机转子绕组主要有接地、断路和匝间短路等故障，其中转子绕组的匝间短路故障占有较大比例。转子绕组早期的匝间绝缘不良的情况，症状不明显，随着长时间的运行，匝间绝缘会逐渐恶化，严重的会发生短路。短路点局部过热会导致绝缘烧毁接地，线棒过热会导致变形，故障的进一步发展会造成护环烧坏、大轴磁化，甚至造成转子烧损事故。尽早发现转子绕组的匝间绝缘问题对于保证发电机的安全运行非常重要。

BETZJ-1A匝间短路探测仪，是基于RSO试验原理，集成了陡沿脉冲发生、高速数据采集功能的一体化装置。采用Wi-Fi或USB与计算机联机，由软件控制激励信号的特性、试验方式，并对测试波形进行显示、分析。多个历史数据可以在同一个画面中显示，方便判断转子绝缘状态的进展情况。

1. 集成脉冲发生和数据采集功能。

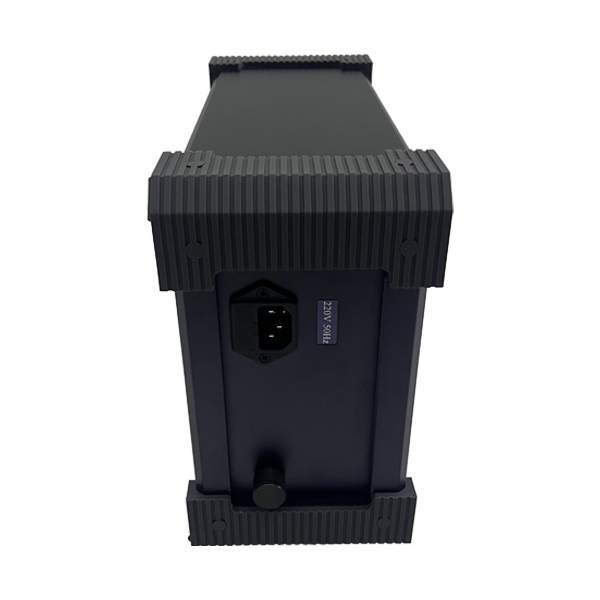

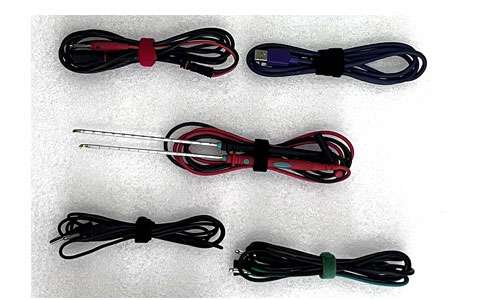

2. 采用电池供电、Wi-Fi通讯，接线达到最简化，仅需3条测试线即可进行测试。

3. 标定激励信号在转子绕组上的传播时间，便于定位短路点位置。

4. 两端同步激励或单端轮换激励的试验模式。

5. 多个测试数据同屏显示，便于历史趋势分析。

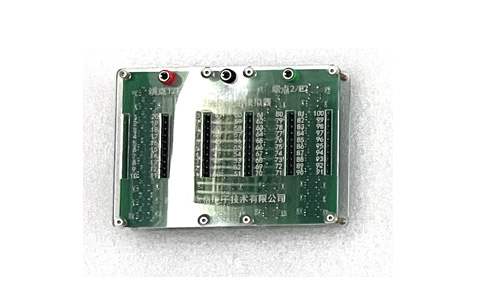

6. 支持建立系列阻值、位置短路数据库，用于判定短路位置及评估短路严重程度。

7. 激励脉冲采用数字发生技术，幅值、频率、占空比等参数调节方便。
