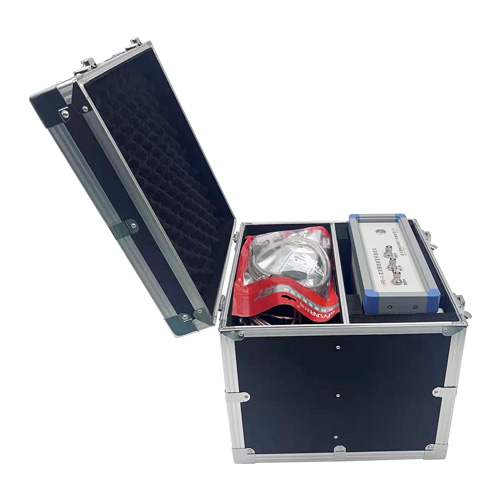

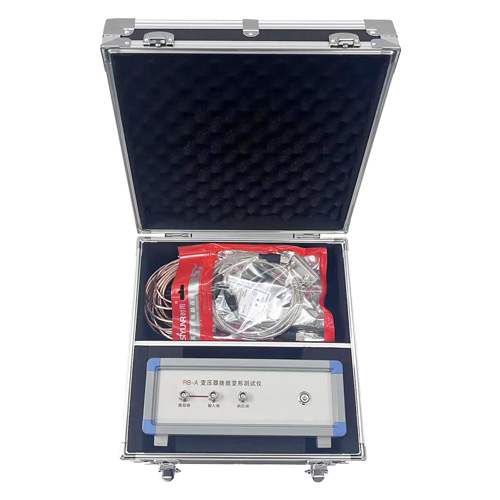

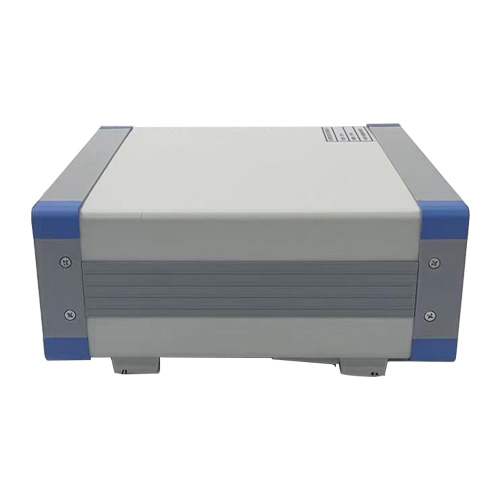

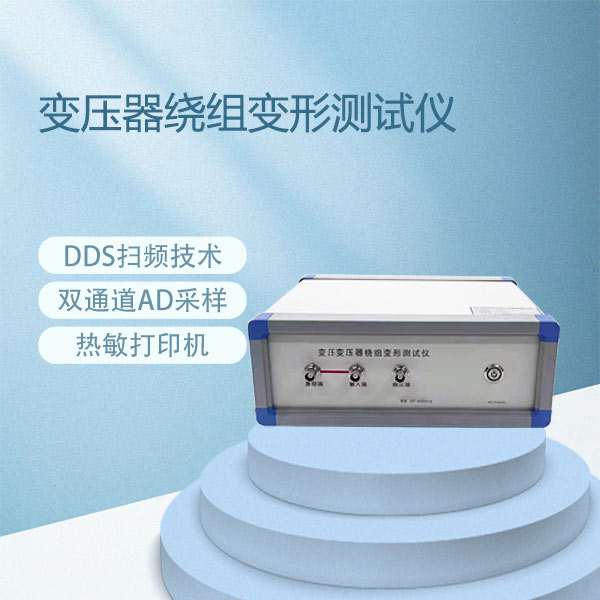

变压器绕组变形测试仪BETRB-A

变压器设计制造完成后，其内部结构和各项参数（Ci，Li,Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线应该相差不；当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

基于以上思想和先进的测量技术，本公司设计了BETRB-A变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度。本仪器符合DL/T9112004《电力变压器绕组变形的频率响应分析法》标准。

1、采用先进的DDS扫频技术；
2、采用高速，高集成化微处理器设计；
3、双通道16位AD采样；
4、自带高亮度7寸彩色触摸屏，亮度可调；
5、自带热敏打印机，可随时打印数据，打印浓度可调；
6、最大可以保存120组测量数据，可随时查阅数据或上传至PC机；
7、有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；
8、采用USB2.0接口。
